Обозначение горизонталей на топографической карте

Обозначение горизонталей на топографической карте

Горизонтали (франц. horizontal, от греч. horizons, родительный падеж horizontos, буквально - ограничивающий) - кривые линии на географической карте, соединяющие точки местности с одной и той же высотой относительно уровня моря и дающие представление о рельефе земной поверхности.

обозначение горизонталей на топографической картеУмение работать с горизонталями на топографической карте очень важно для охотников, которые осуществляют свой промысел в лесу или в болотистой местности на водоплавающую дичь. Среди плотной стены камыша, находясь в лодки или на берегу болота, бывает очень сложно ориентироваться на местности. Поэтому, помимо наличия общей охотничьей амуниции, так же рекомендуем купить скрадок на гуся, маскировочные сети и, обязательно, компас и точные топографические карты местности с масштабом не более, чем 1:25:000. Это позволит не заблудиться в болотистой местности и понимать своё место нахождение, чтобы можно было планировать время передвижения и охоты.

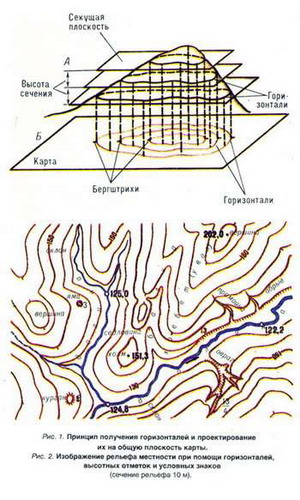

Горизонтали представляют собой проекции сечения местности уровненными поверхностями заданных высот. При создании топографических карт секущие горизонтальные плоскости проводят через равные по высоте промежутки, называемые высотой сечения рельефа, которая строго обусловлена масштабом карты, чем крупнее масштаб, тем меньше высота сечения, а полученные линии сечения проектируются отвесными лучами на общую плоскость, где образуется система замкнутых горизонталей.

Высоты, определяемые на территории бывших республик СССР от среднего уровня Балтийского моря, называются абсолютными, разность высот двух точек — относительно высотой или превышением. Промежутки между двумя соседними горизонталями называются заложениями, обусловлены крутизной ската - чем круче скат, тем меньше промежуток на карте. Крутизна ската обычно выражается углом наклона в градусах.

Абсолютная высота зеркала воды в реке или озере, указываемая на береговой линии, называется урезом воды.

Ряд форм рельефа, не выражающихся горизонталями в масштабе карты - скалы-останцы, овраги, обрывы, а также искусственные формы рельефа - насыпи, ямы, курганы изображают условными знаками.

При помощи горизонталей по карте можно определить абсолютные и относительные, высоты местности, измерить крутизну скатов, спроектировать трассы с крутизной, не превышающей заданную величину, построить профили маршрута.

Совокупность горизонталей позволяет зрительно представить рельеф местности, что важно для ориентирования в движении, когда карту периодически сличают с местностью, опознают намеченные ориентиры и уточняют маршрут, как на рисунке 2.

Литература: Картография с основами топографии, ч. 1—2, М., 1973; Алешин В. М., Серебреников А.М., Туристская топография, М., 1985.
